MANTO®

MANTO est un système très robuste et facile qui permet de réaliser des coffrages de grandes dimensions grutables


Avantages du produit

Un système très polyvalent et résistant qui relève les défis les plus difficiles. Les assemblages entre panneaux sont assurés par des éclisses d‘alignement permettant d‘obtenir un affleurement des panneaux.
Un coffrage modulaire pour le bâtiment et travaux publics jusqu’à 8 tonnes de pression au m².

Avantages du produit

Polyvalent

Polyvalent
Solide et durable
Économique
Manipulation facile

Polyvalent

  • Une large gamme de dimensions de panneaux jusqu'à une hauteur de 3,30 m
  • Deux grands panneaux empilés peuvent former une unité avec une surface étonnante de 15,84 m²
  • Convient également au formage de murs unilatéraux
  • Tous les panneaux peuvent être utilisés horizontalement et verticalement, ils peuvent par ailleurs être combinés en fonction de vos besoins

Spécifications techniques

  • Largeurs des panneau

    30 | 45 | 55 | 60 | 65 | 70 | 75 | 90 | 105 | 120 | 240 cm

  • Hauteur des panneau

    120 | 270 | 330 cm

  • Panneau à usages multiples

    75 x 60 | 75 x 120 | 75 x 270 | 75 x 330 cm

  • Épaisseur du profilé

    Profilé de 14 cm en acier constituant le cadre, habillé d‘un CP de qualité

  • Doublure de forme

    Contreplaqué de qualité (280 g / m² de résine phénolique) | Contreplaqué = 18 mm | ECOPLY S = 19 mm

  • Poids moyen

    55 à 75 kg / m² (incluant les pièces de connexion)

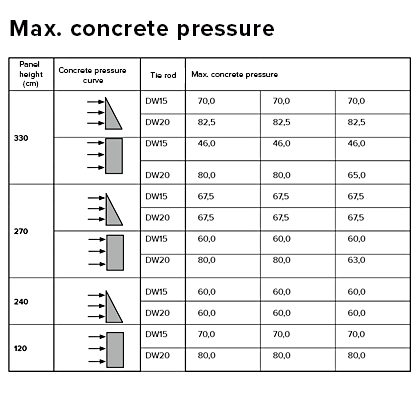

  • Pression du béton admissible

    80 kN / m² (ligne 6, ligne 7)

  • Protection contre la corrosion

    Cadre en acier entièrement galvanisé ainsi que des éléments de connexion

  • Normes DIN importantes

    Conforme à la norme DIN 18202 | DIN 18218

  • Connexion standard

    Eclisse d‘alignement permettant l‘ajustement et le serrage des panneaux

  • Connexion spéciale

    Pince d‘alignement réglable | Pince d‘angle

  • Angles intérieurs

    35/35 cm (avec jeu de 2,5 ° pour le décoffrage)

  • Angles articulés

    De 60 ° à max. 175 ° d‘angles

  • Angles extérieurs

    Panneau de base avec éclisses d‘angles extérieurs

  • Temps de montage / démontage

    t = 0.4 – 0.6 h/m²

  • Caractéristiques particulières
    • Panneaux XXL 240 | 360 | 480 x 270 cm
    • Angle réglable MANTO pour faciliter la formation des tiges
    • Doublure de forme de haute qualité sur tous les panneaux / Vaste programme de pièces d‘accessoires

Application et utilisation

Application

  • Les options s'étendent des
    petits panneaux aux panneaux
    de grande taille
  • Pour murs unilatéraux
  • Formes de colonne

S'intègre avec

  • système de plate-forme PLATINUM
  • Les entretoises d'alignement
  • RONDA
  • Cadres de soutien
