CS 240 Échafaudage grimpant

Le CS 240 est un système de montée dépendant de la grue et pouvant être utilisé à la fois comme échafaudage porteur ou comme échafaudage de travail et de sécurité.


Related Videos

Infrastructure solutions for bridge piers
Sibiu Bridge Romania

Pour une application polyvalente : L'échafaudage grimpant CS 240 avec coffrage escamotable est disponible en deux versions : version CS 240 L pour les coffrages de murs avec attaches traversantes en position de bétonnage, et version CS 240 H pour les murs inclinés jusqu'à 30°.

Avantages du produit

Polyvalent

Polyvalent

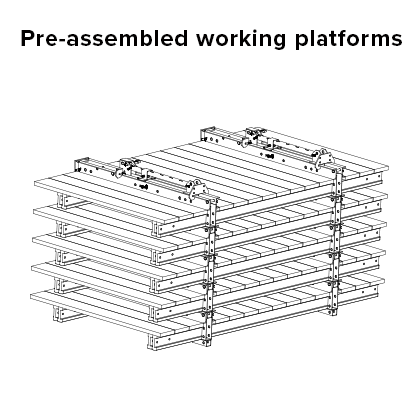

Économique
Rapide

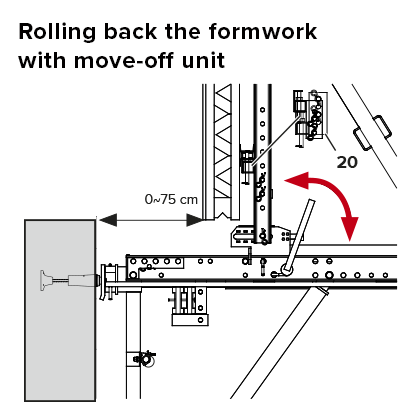

Manipulation facile

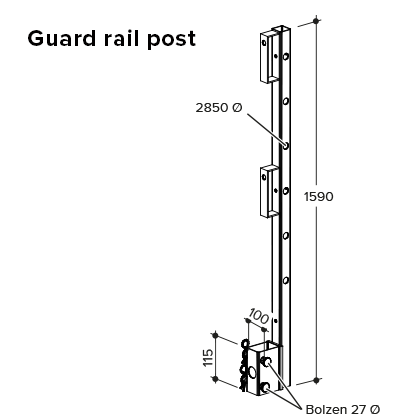

Sûr

Polyvalent

  • Un échafaudage grimpant doté d'une adaptabilité et d'une capacité de charge élevées
  • Utilisable avec un coffrage de panneau de cadre ou de mur avec poutres en bois
  • Applicable pour de grandes hauteurs de plus de 100 m
  • Le modèle CS 240 H est utilisable sur des murs inclinés jusqu'à 30°.

Spécifications techniques

  • Échafaudage grimpant CS 240 L


  • Largeur des plates-formes

    Plate-forme de travail 2,40 m | Plate-forme arrière : 2,02 m | Plate-forme de coulée : 0,82 m

  • Hauteur maximale de coffrage

    5,40 m

  • Dégagement par rapport au béton

    Jusqu'à 83 cm

  • Normes pertinentes

    Échafaudage porte-charge conforme à la norme EN 12811
    Échafaudages de travail et de sécurité conformes à la norme EN 1811 article 1

  • Largeur d'influence pour chaque support CS

    Avec une hauteur de coffrage de 4 m, jusqu'à 4,75 m (en fonction de la force du vent)

  • Manutention

    Grue

  • Coffrage

    MANTO | Coffrage mural H 20 | PLATINUM 100

  • Application au sol

    Jusqu'à 100 m et plus (selon la statique)

  • Échafaudage grimpant CS 240 H


  • Largeur des plates-formes

    Plate-forme de travail = 2,60 m | Plate-forme arrière = 2,02 m | Plate-forme de coulée = 1,30 m

  • Hauteur maximale de coffrage

    5,40 m

  • Dégagement par rapport au béton

    Jusqu'à 95 cm

  • Normes pertinentes

    Échafaudages porte-charge conformes à la norme EN 12811

    Échafaudages de travail et de sécurité conformes à la norme EN 1811 article 1

  • Largeur d'influence pour chaque support CS

    Avec une hauteur de coffrage de 4 m, jusqu'à 4,75 m (en fonction de la force du vent et de la charge de béton)

  • Manutention

    Grue

  • Application au sol

    Jusqu'à 100 m et plus (selon les calculs statiques)

  • Hauteur de coffrage maximale devant être utilisée comme support de retenue

    3,90 m (selon les calculs statiques)

  • Murs inclinés

    Jusqu'à ± 30° (selon les calculs statiques)

Application et utilisation

Application

  • Coffrage de murs
  • Murs inclinés
