H 20 und GF 24 Großflächenschalung

Die H 20 und GF 24 Großflächenschalung sind flexible Holzträgerschalungen für Wände und Stützen, maßgeschneidert für große Aufgaben.


Produktvorteile

Haben Sie anspruchsvolle Projekte? Mit der Holzträgerschalung lassen sich individuelle Schalkonzepte realisieren, bei denen der Anwender die Elementabmessungen, die Jochträger, die Ankerlage und die Art der Schalhaut selbst bestimmen kann.

Produktvorteile

Sicher

Sicher
Einfache Handhabung
Flexibel

Sicher

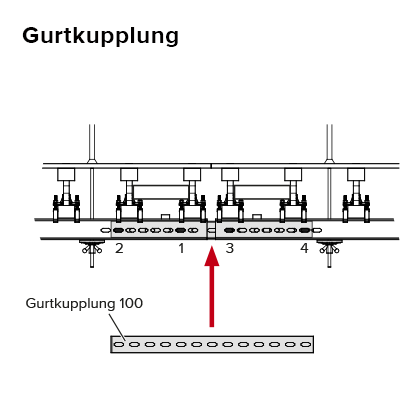

  • Sichere und schnelle Elementverbindung mittels Gurtkupplung und vier Keilen

Technische Daten

  • Version

    H 20 Großflächenschalung

  • Basisträger

    H 20 Stegträger (Holz)

  • Elementhöhen

    190 | 245 | 265 | 290 | 330 | 360 | 390 | 450 | 490 | 590 cm

  • Elementbreiten

    1,0 – 3,0 m im 25-cm-Raster

  • Bauhöhe

    32 cm (Gurt + H 20 + Schalhaut)

  • Durchschnittliches Gewicht

    Ca. 42 kg/m2 (ohne Schalhaut)

  • Zulässiger Betondruck

    40, 50 oder 60 kN/m2


  • Version

    GF 24 Großflächenschalung

  • Basisträger

    R 24 Gitterträger (Holz)

  • Elementhöhen

    90 | 180 | 240 | 270 | 300 | 330 | 360 | 390 | 450 | 510 | 600 cm

  • Elementbreiten

    1,0–3,0 m im 25-cm-Raster

  • Bauhöhe

    36 cm (Gurt + R 24 + Schalhaut)

  • R 24 Trägerstatik

    zul. Biegemoment = 7,0 kNm

    zul. Querkraft = 14,0 kN

  • Durchschnittliches Gewicht

    ca. 48 kg/m2 (ohne Schalhaut)

  • Zulässiger Betondruck

    40, 50, 60 oder 80 kN/m2

  • Schalhautstärke

    21 mm (bei H 20 und GF 24)

  • Relevante Normen

    Erfüllt DIN 18216 | EN 1993

Anwendung

Anwendung

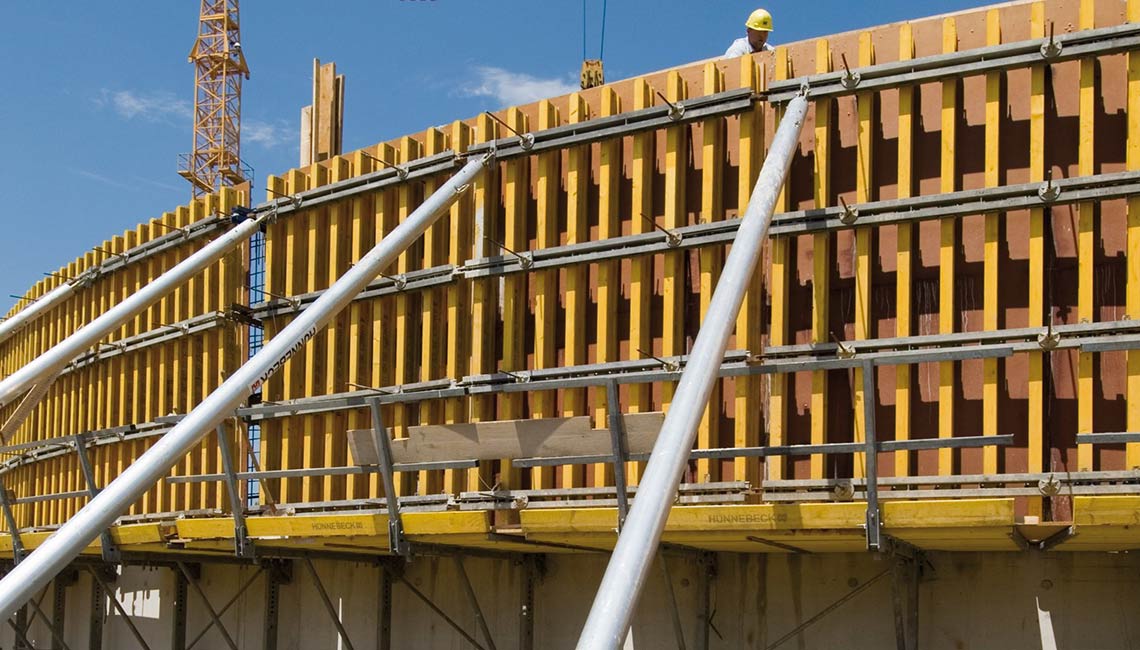

  • Wandschalung
  • Säulenschalung
  • Rundschalung
  • Maßgeschneiderte Schalungen für Brückenpfeiler und Widerlager
